Que es el hormigon armado
El hormigon solo es fuerte para aguantar la compresion (el peso que aprieta), pero es debil para la traccion (el peso que estira). El hierro (acero) es fuerte para la traccion. Cuando juntas los dos, tenes hormigon armado: un material que aguanta todo.
Aca vamos a ver como se hace, que proporciones usar y como armar las estructuras mas comunes.
Las proporciones del hormigon
La proporcion clasica del hormigon es 3:2:1. Esto es:
3 partes de piedra partida (o canto rodado, de 19-25mm)
2 partes de arena de rio (lavada, de grano mediano)
1 parte de cemento Portland
Agua: aproximadamente la mitad del volumen de cemento. Agregala de a poco hasta que la mezcla tenga consistencia de barro espeso: ni muy seca ni muy liquida.
Algunas imagenes de este articulo fueron generadas con ayuda de inteligencia artificial para fines ilustrativos.

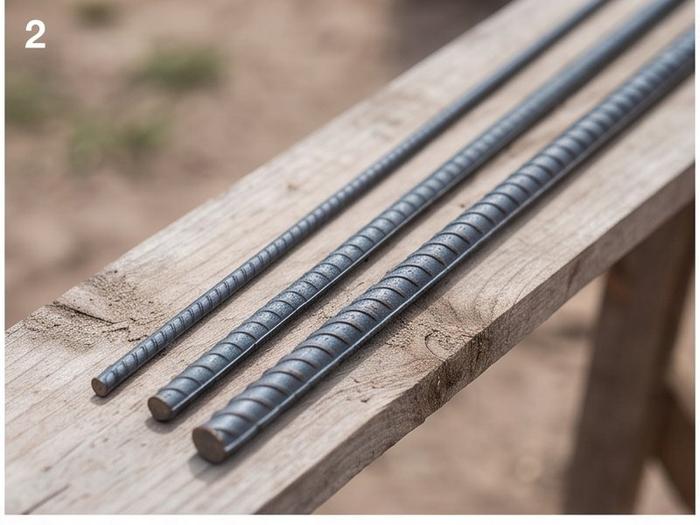

Varillas de hierro
En Uruguay, las varillas vienen en diametros metricos: 6mm, 8mm, 10mm, 12mm, 16mm, 20mm, etc. No uses pulgadas ni fracciones.
Varilla de 6mm: para estribos de columnas y cadenas, y para mallas de losas finas.
Varilla de 8mm: para cadenas de encadenado, losas de entrepiso y mallas estructurales livianas.
Varilla de 10mm: para columnas de amarre, vigas principales y zapatas.
Varilla de 12mm o mas: para estructuras grandes, vigas de gran luz, columnas de planta baja en edificios.
Columnas de amarre
Las columnas de amarre (que en otros paises llaman castillos) son las columnas de hormigon armado que van en las esquinas y cruces de paredes, y cada 3-4 metros en paredes largas. Su funcion es rigidizar la estructura y conectar los cimientos con la cadena de arriba.
Armado tipico de una columna de amarre
4 varillas de 10mm como hierros longitudinales (principales).
Estribos de 6mm cada 20 cm (cada 15 cm en zonas sismicas).
Recubrimiento de 3 cm minimo (el hormigon entre el hierro y el borde).
Seccion tipica: 15x15 cm o 20x20 cm.
Los estribos son rectangulos de varilla de 6mm que envuelven las 4 varillas principales. Se atan con alambre recocido (alambre fino negro y blando).

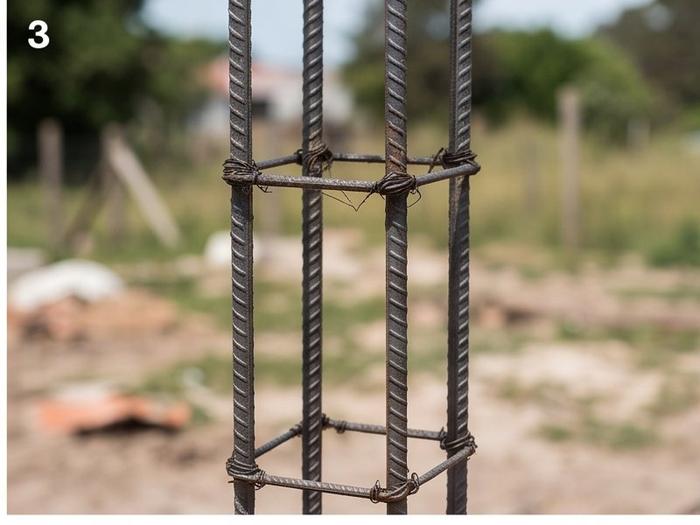

Armado de una columna de amarre
Las varillas longitudinales tienen que salir de la fundacion (se dejan esperando cuando se hace la fundacion) o se anclan en la fundacion con una longitud de 40-50 veces el diametro de la varilla.
Primero se colocan las varillas principales bien verticales, sujetas al encofrado. Despues se atan los estribos, empezando de abajo hacia arriba. Los estribos tienen que alternarse: el gancho del estribo va a un lado y al otro, no todos del mismo lado.

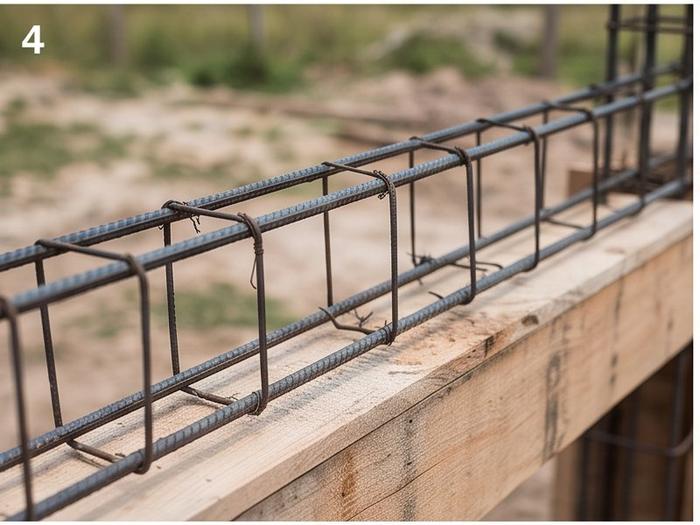

Cadenas de encadenado
Las cadenas son vigas de hormigon armado que van sobre las paredes, en la parte superior. Son como un cinturón que une todas las columnas y distribuye el peso del techo hacia las columnas.
Armado tipico de una cadena
4 varillas de 8mm o 10mm.
Estribos de 6mm cada 20 cm.
Seccion tipica: 12-15 cm de ancho (el mismo que la pared) por 20 cm de alto.
Publicidad
Preparacion y vertido del hormigon

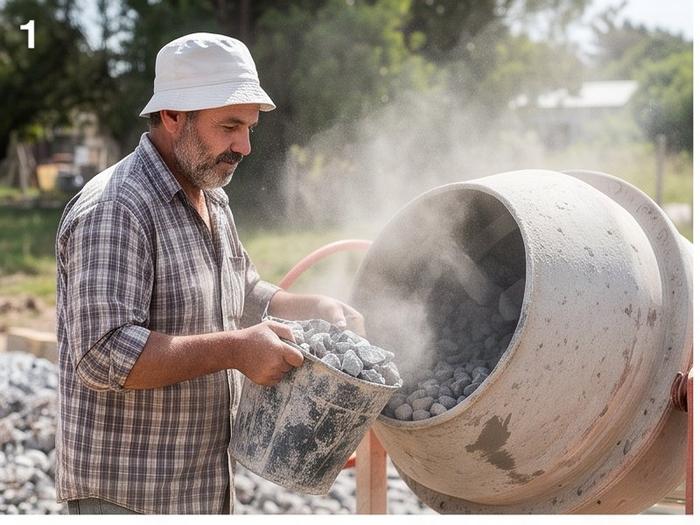

Media la proporcion exacta con baldes: 3 baldes de piedra, 2 de arena, 1 de cemento. Mezcla primero la arena y el cemento secos, despues agrega la piedra, y por ultimo el agua de a poco.
El hormigon tiene que verterse dentro de las 2 horas de preparado (antes de que empiece a fraguar). No le agregues agua despues de preparado para hacerlo mas liquido: perdes resistencia.

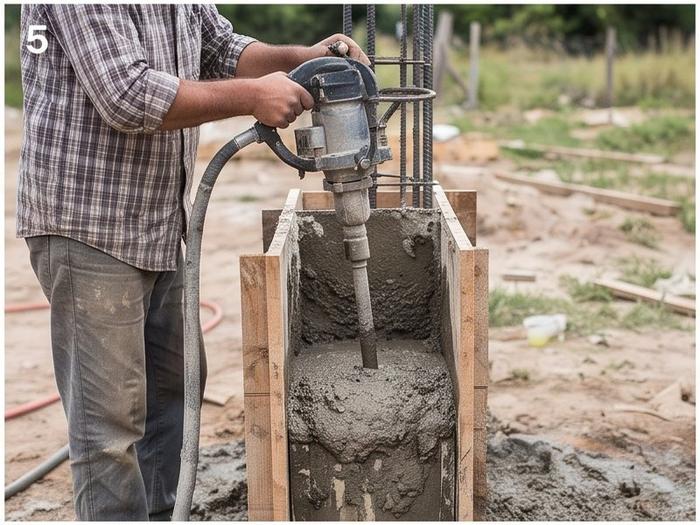

Vierte el hormigon de a capas de 20-30 cm en la columna o cadena. Despues de cada capa, vibra (con vibrador o golpeando el encofrado) para que no queden huecos.

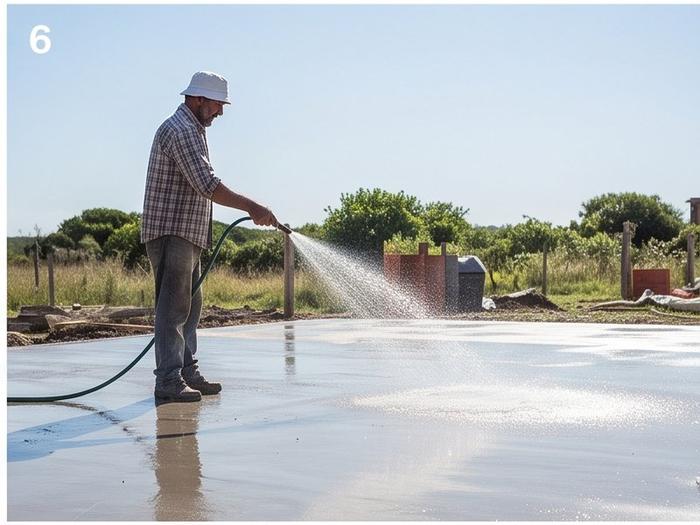

Curado del hormigon
El hormigon fragua por una reaccion quimica que nesesita agua. Si se seca muy rapido, se agrieta y no alcanza la resistencia que deberia. Por eso tenes que mantenerlo humedo los primeros 7 dias.
Riega la superficie con agua 2-3 veces al dia, especialmente si hace calor o viento. Cubrilo con arpillera mojada o plastico para que no pierda humedad tan rapido.
Errores comunes en hormigon armado
Poner los hierros al borde sin recubrimiento: el hierro se oxida y la estructura se debilita. Siempre separa los hierros del borde con separadores de plastico o de hormigon.
No vibrar el hormigon: quedan cangrejeras (huecos) que debilitan la estructura. Vibra siempre, aunque sea golpeando el encofrado con un martillo.
Usar hierro oxidado: el oxido reduce la seccion de la varilla y la adherencia al hormigon. Si el hierro esta muy oxidado, limpiarlo con cepillo de alambre antes de usarlo.
No respetar la proporcion de los materiales: si le pones mas arena de la cuenta, el hormigon es debil. Si le pones mucha agua, tambien.
