Che, el techo a dos aguas es el mas comun y el mas facil, pero cuando la casa es cuadrada o le queres dar mas presencia, vas al techo a cuatro aguas: las cuatro pendulumas bajan derecho hasta la pared y en cada esquina entra un cabio de cadera. Aca te explico como se traza sin dar vueltas.
1. La cumbrera y las dos aguas
Arranca igual que el de dos aguas: pones la cumbrera de lado a lado. De ahi salen los cabios comunes, clavados a la cumbrera y apoyados en la viga de cielo o en la placa de apoyo del muro. La differencia es que en las puntas la cosa se cierra con los cabios de cadera.
2. Los cabios de cadera (hip rafters)

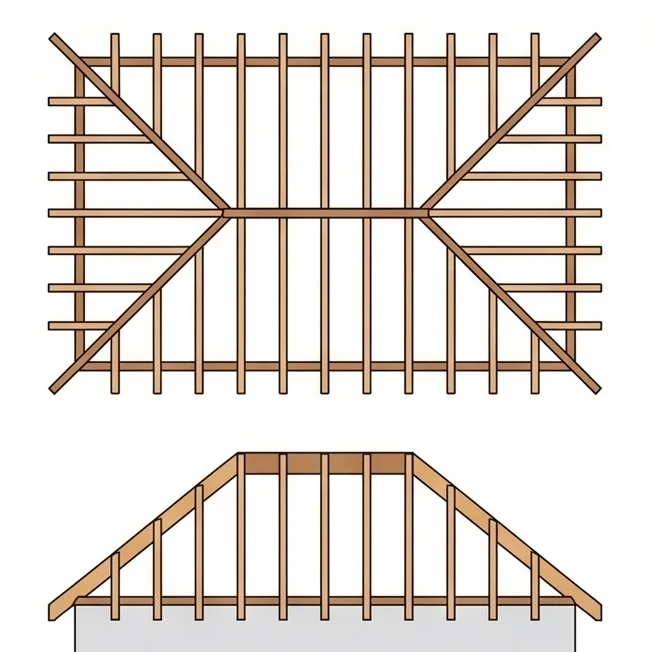

El cabio de cadera va de la cumbrera a la esquina de la pared, en diagonal. Es la pieza que cierra el encuentro. Se corta con la misma pendiente que los cabios comunes, pero como corre en diagonal, el largo es mayor y el corte de la punta (el pluma) se hace al sesgo. Medilo con la regla y el cartabon, no a ojo: una esquina descuadrada se nota enseguida.
3. Trazado de los cabios comunes
Desde la linea de la cadera hacia adentro marcas los cabios comunes cada 40 cm (lo mismo que en el techo de dos aguas). Los que tocan la cadera se les corta el extremo al angulo que da la diagonal, asi encastran parejo. Si te sobra un cabio enterito en un lado y en el otro no, revisitaste mal: la cadera tiene que quedar simetrica.
4. El encuentro en la esquina
Aca es donde se gana o se pierde el techo. La punta del cabio de cadera y las puntas de los cabios comunes que llegan a ella tienen que quedar al mismo nivel. Usa una regla larga apoyada sobre la cadera y los comunes para chequear que no hai ninguno mas alto. Si uno sobresale, lo bajas con la sierra y listo.
5. Consejo de oficio
El techo a cuatro aguas es mas trabajo que el de dos aguas, pero aguanta mejor el viento y queda mas prolijo. No le tengas miedo a la diagonal: marcas la cumbrera, trazas la cadera, y de ahi para adentro es el mismo ritual de siempre. Y si la casa no es cuadrada, las dos caderas se cortan distinto de ambos lados, asi que medila dos veses antes de cortar.
