Che, aca se arma lo que te tapa de la lluvia. El techo se sostiene en las vigas inclinadas (los cabrios), la cumbrera que corre de punta a punta, y en tramos largos un pein que las ayuda por abajo. Lo importante es que todo quede a plomada y derecha, porque despues se le clava el tablero encima y no hay vuelta atras.
1. Las partes
El cabrio comun es la viga inclinada que va de la cumbrera al muro. Arriba lleva el corte de cumbrera, y abajo el corte de asiento (seat cut), que es la muesca donde apoya en el plate. La pendiente mas comun es 4 y 12: sube 10 cm por cada 30 cm que corre parejo.

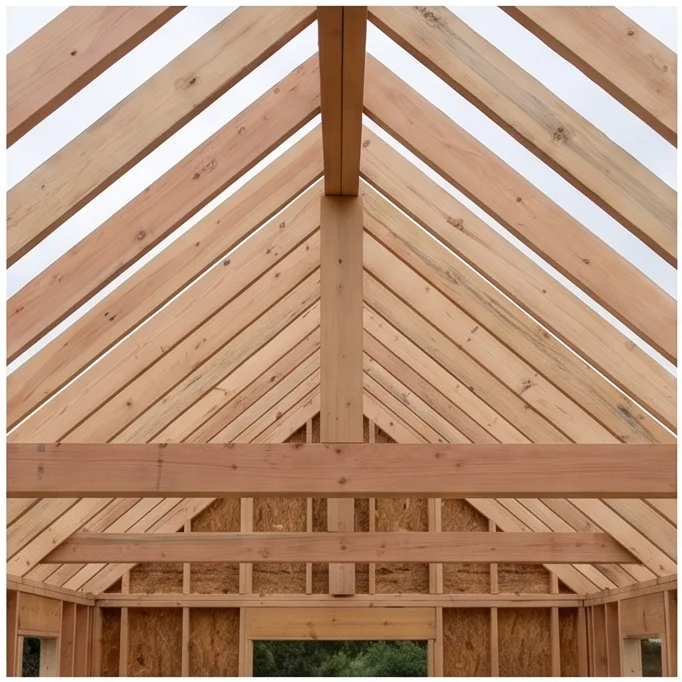

2. La cumbrera (ridge)
Es un tablon de 2x8 que corre de punta a punta del edificio. Se sube entre pares de cabrios, se nivela con la cinta y se aploma. Se deja medio clavo de holgura en cada encastre para poder meter el proximo tramo. Si la cumbrera queda torcida, todo el techo sale chancho.
3. Cortar los cabrios
Se usa la escuadra de marco: pendiente 4/12, marca de cumbrera y marca de asiento. Para no errarle a cada uno, se hace una plantilla (rafter pattern) con el primer cabrio bien cortado y se copia el resto. Las colas (tails) se dejan largas para el volado del alero; se recortan despues.
4. Levantar y clavar
Se suben los cabrios y se encastran en la cumbrera. Se clavan con clavos 16d cada 25 a 30 cm. Para que el armazon no se meza mientras trabajas, se pone un tirante, se pone un tirante de balanceo (sway brace) que lo deja firme. Despues se termina de clavar en el plate y se bloquea entre cabrios.
5. El pein (purline)
Si los cabrios son muy largos y flojos para el peso, se les pone un pein por debajo que los endereza. Se apoya en la pared y se clavetea con un poste de apoyo cada 2,40 m (8 pies). El espaciamiento depende de cuanta carga lleve el techo, asi que miras lo que dice el codigo.
6. Cumbrera de catedral
Cuando el techo es alto en el medio (doble altura), va una viga laminada que sostiene la cumbrera. Los cabrios de cada lado solapan arriba y se atan con clavos 16d y bloques. Es mas trabajo, pero es lo que aguanta el techo abierto sin columnas en el medio.
No te apures con la punta de la cola: primero que todo quede clavado y a plomada, las puntas salvajes se cortan despues. Un techo derecho es el que no se nota cuando llueve.
