Instalacion electrica en obra
La instalacion electrica se hace despues de la mamposteria pero antes de los revoques. Las cañerias y cajas van empotradas en las paredes. Es importante planificar bien donde va cada toma, interruptor y luz antes de empezar.
En el sitio tengo varios articulos sobre instalaciones electricas:
Como Empotrar Instalaciones Electricas - Guia completa de canaletas y surcos.
Empotrar Instalaciones en Ladrillos - Tecnica para muros de ladrillo.
En electricidad.deladrillo.com tengo contenido mas especifico sobre el tema.
Planificacion de la instalacion
Antes de hacer los canaletazos (surcos en la pared para las cañerias), dibuja un plano de donde va cada cosa. Marcá en las paredes donde van a ir los interruptores, tomas, llaves de luz y el tablero.
Alturas recomendadas en Uruguay:
Interruptores: 110-120 cm del piso.
Tomas: 30-40 cm del piso.
Tomas en cocina: 10-15 cm sobre la mesada.

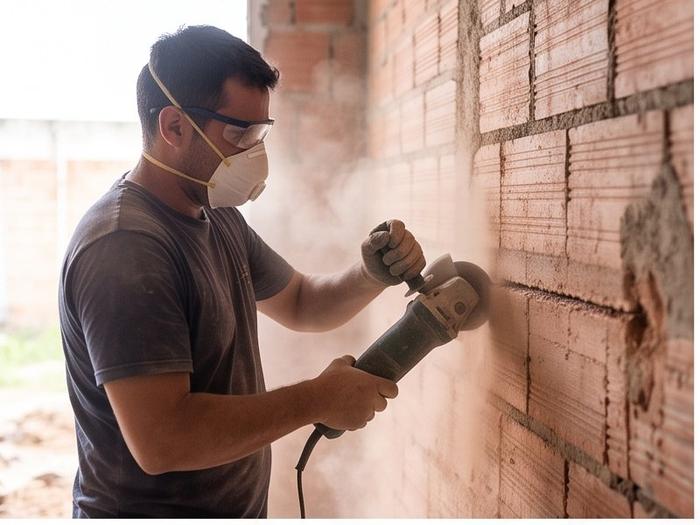

Canaletazos
Para pasar los tubos corrugados, nesesitas hacer surcos en la pared con la amoladora y un cincel. La profundidad del surco tiene que ser suficiente para que el tubo quede embutido y despues el revoque lo cubra.
No hagas surcos horizontales largos en paredes portantes (de ladrillo macizo). Podes debilitar la estructura. En paredes portantes, es mejor que los tubos suban verticales desde el piso.
Algunas imagenes de este articulo fueron generadas con ayuda de inteligencia artificial para fines ilustrativos.

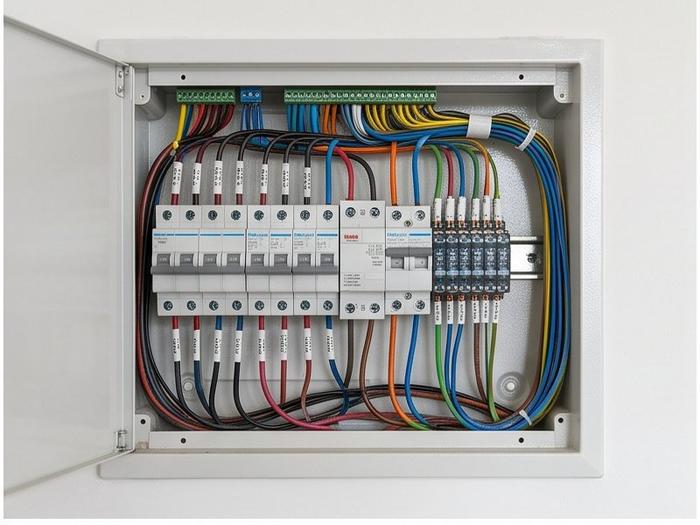

Tablero electrico
El tablero es el corazon de la instalacion. Tiene que tener un disyuntor diferencial (protege a las personas de electrocución) y termicas individuales para cada circuito (protegen los cables de sobrecarga).
Minimumo dos circuitos: uno para luces (10A) y uno para tomas (16A). En casas grandes, separa cocina, baño y exterior en circuitos independientes.
Recomendaciones de seguridad
Toda instalacion electrica tiene que tener puesta a tierra. No te saltees este paso: la puesta a tierra te salva la vida si hay una falla.
Usa cables de la seccion correcta: 1.5mm para luces, 2.5mm para tomas generales, 4mm o 6mm para cocina y termotanque.
Las conexiones tienen que ir dentro de cajas de paso, nunca enterradas en la pared. Si conectas cables dentro de la pared y se suelta, vas a tener que romper para arreglar.
