Paso a paso Construcción de una estufa en obra

Si bien esta estufa es economica, por el costo de los materiales de construcción no debemos sobre entender que su eficiencia será baja, pues funciona mas eficientemente que una chimenea de dos caras pues el tubo que comunica el piso y la espalda del hogar con la otra habitación producirá una corriente de aire caliente de almenos 40 grados luego de que la masa de la estufa alcance una buena temperatura. .

Uno de los inconvenientes de este tipo de calefacción utilizando el piso y los laterales del hogar es que el calor demora algo así como 2 horas en comenzar a fluir a la otra habitación, pero en ventaja de esto luego de que se hubiera extinguido el fuego, en la noche este sistema segira enviando calor aprovechando la acumulación calorica en las paredes y piso del hogar de la estufa.-

En esta parte describiré como construir las paredes que serivaran para refractar el calor hacia la habitación para la cual se las provea de un ángulo de tal modo que la radiación calorica se refleje hacia afuera de la boca de la estufa. Por otra parte instalaremos el ducto al serpentín que proverá calor a la otra habitación como si se tratase de una estufa de dos caras.-

Diseño y construcción de paredes refractarias, garganta y pulmón de chimenea economica de ladrillos

Es importante anclar los laterales de las paredes que portaran el arco, recordemos que este tipo de arcos empujan todo el peso que soportan hacia los costados a diferencia de los medio punto que lo hacen hacia
abajo .

En la foto se precia el boquete que comunica con la otra habitación y el ducto que utilizaremos para comunicar el serpentín con el dormitorio

conección del serpentín con el otro dormitorio por este caño pasara el aire que se calentara en el piso de la chimenea

con la ayuda de un nivel y algunos ladrillos, trataremos de darle un buen apoyo al armason que nos ayudara a acomodar los ladrillos en ángulo. Debemos tener en cuenta que este es un armazón que luego debemos poder quitar con facilidad por esto debemos evitar trabarlo de modo que luego no lo logremos quitar con facilidad

en este caso el armazón se apoya en la piedra clave del arco y lo sostienenen unos pilares realizados con ladrillos. Con solo quitar los ladrillos el armazón sale hacia abajo. También corroboremos e nivel de este.-

para asentar los ladrillos de canto previamente reyenamos lo que serán las juntas con una mezcla cargada y húmeda para que su pegocidad nos ermita manipular el ladrillo con el cemento en su testa.-

detalle de la colocación de los ladrillos ayudandonos del soporte de madera para conseguir la inclinación.-

aquí se precia la primer hilada esta descansa en la pared trasera y los laterales del hogar

debemos procurar que no se nos caiga cemento en el ducto, pues se nos podría obstruir.-

a media que elevamos el techo del hogar iremos realizando los laterales.-

con esta tabla que quedara perdida aremos el techo de nuestro ducto del serpentín .-

la instalaremos antes de realizar la segunda hilada del techo del hogar pues luego pudiera ser muy difícil llegar

hasta el. Colocaremos la tabla por encima de la salida del caño de 110 mm .-



el tamaño de la garganta será de 12 cm. , esto nos permitirá una buena evacuación de humos y algunas llamas a la camara pulmón que llevara al exterior los residuos de la combustión de la leña

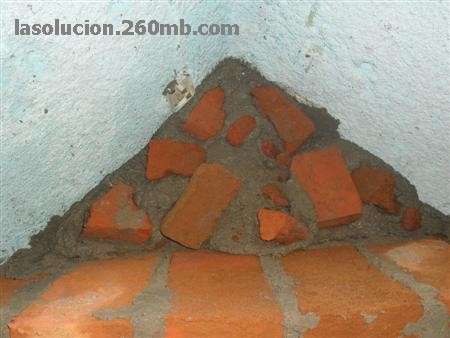

para construir el pulmón iremos depositando cemento con arena y para ahorar, rellenaremos con los cascotes que hemos ido rompiendo en la construcción de la obra (Nada se desperdicio)
