Construcción de estufas de chapa

Me han solicitado reiteradamente que facilite un post sobre medidas de estufas de chapas, en especial para su construcción si bien en particular lo único que me agrada de estas chimeneas es su fácil instalación (solo dos ganchos en la pared y en ocasiones vienen con patas) debo reconocer que son muy eficientes para lograr calentar rapidamente un ambiente a diferencia de la chimenea tradicional de ladrillos que en su principio solo irradia calor por su llama. En cambio la chapa sea tipo barco o no posé un coeficiente muy alto de transición de calor la cual la hace ideal para aquellos usuarios que solo la enciende un rato por la
noche o la mañana.-

En esta ocación he tenido la oportunidad de desmontar un fireplace que ya tenia cinco años de uso, bueno los efectos de la entrada de agua por la chimenea y su uso excesivo la deterioraron bastante, pero aprovechare para darles algunas medidas para la construcción de este tipo de estufas de chapa.-

En general el concepto de proporciones en lo que refiere a ancho de boca, garganta y conducto de humos respeta las mismas normas que si se tratase de una chimenea de obra, pero por lo caro y el peso de estas camapanas de hierro es necesario no excederse en el tamaño de las mismas.-

Del tamaño de la boca dependera el ancho que le daremos al ducto de humos sea este redondo o cuadrado en todos los casos este debe permitir evacuar con comodidad los gases de la combustión para esto utilizaremos la siguiente tabla de relaciones que hace referencia a la relación boca – ducto – garganta – profundidad

Tamaño Ancho Alto Fondo Diámetro Rectangular Chica 0,70 0,60 0,40 0,25 0,21 x 0,33 0,75 0,70 0,40 0,30 0,21 x 0,33 0,80 0,70 0,40 0,30 0,21 x 0,33 Mediana 0,80 0,75 0,45 0,30 0,21 x 0,33 0,85 0,75 0,40 0,30 0,21 x 0,33 0,85 0,75 0,45 0,30 0,21 x 0,33 Grande 0,90 0,75 0,45 0,38 0,33 x 0,33 1,00 0,75 0,45 0,38 0,33 x 0,33 1,20 0,80 0,50 0,38 0,33 x 0,33

Estufas de chapa barco o común

Otra cualidad de las estufas de chapa es que ocupan poco espacio, pues el ancho de sus paredes dependera del tipo de chapa que utilicemos, si bien es muy recomendable utilizar chapa tipo barco no debemos obviare que es un tipo de chapa muy pesada y cara.

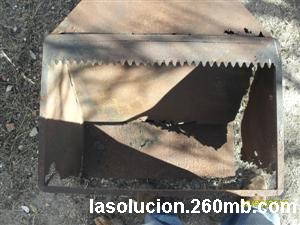

A las fotos les queda poco que agregarles alcnza con observar el estado en que ha quedado esta estufa que no estaba en intemperie para ver lo que el siclo humedad calor logran.-

Debemos explorar en la balanza la relación precio vida útil pero en el mejor de los casos una estufa de obra nos resultaría mas economica que una echo con chapa gruesa.-

Las pinturas sinteticas a base de aceites no suelen ser las mas indicadas para decorar este tipo de estufas, pues el calor suele levantarlas y hasta derrretirlas, en el mercado existen algunas pinturas a base de agua pero estas tampoco satisfacen las nececidades pues no soportan adecuadamente la limpisa. Si las estufas de chapa por accion estatica acumulan mucho polvo por esto en su mayoria se protegen con pinturas tipo mate de color oscuro.-

¿Pero cual es la mejor pintura? Pues bien alguan epoxi o simplemente negro para caños de escapes. Se pide así y es una pintura desarrollada para altas temperaturas

Materiales

Si la chapa es de buena calidad y de un grueso superior a 0,41 mm (calibre 27) y además somos experientes en soldadura eléctrica de electrodos blandos podremos fácilmente soldar la chapa, pero teniendo en cuenta que con este espesor es fácil que la estufa se agujere, podemos optar por una soldadura autógena pero en este caso los costos y el tiempo de construcción serán altos. Necesitaremos 12 kg de chapa 1.8 k de electrodos y valeros de una buena herramienta para doblar, sostener, cortar y marcar los perfiles y planchas de chapa que darán forma a nuestra chimenea, para el registro de la garganta necitaremos 60 cm de hierro de 8 mm común, una mariposa tornillos.

La boca de la estufa sera conveniente realizarla con perfiles de ángulo de 1 pulgada y reforzar la parte superior de la boca el dintel con una chapa gruesa para que no se deforme con el calor de la llama o tengas movimientos cuando los usuarios de la estufa se apoyen en la campana.-

Estufa de chapa provista con ladrillos refractarios

Para proteger el piso y las paredes de la estufa es necesario proverle un aislante que cuide que la llama directa no deteriore la chapa. Es necesario que el fabricante tenga en cuenta el tamaño de los ladrillos dado que estos no van pegados sino suetos con una varilla que los traba. Por lo general no es necesario cortar los ladrillos excepto en las paredes laterales siempre y cuando la estufa hubiera sido pensada para el tamaño de la riendas que se producen. Cuando hablamos de ladrillos o estufas importadas tememos que tener muy en cuenta esto pues no esta estandarizada intenacionalmente el ancho de testa de los ladrillos.

Si bien estos se pueden pegar con cemento refractario los diferentes niveles de dilatación de los dos materiales por el calor provocara que estos se suelten. Colocandolos con el sujetador de hierro es suficiente, además de permitirnos en verano desmontarlos para su limpieza.

En el revestimiento del piso es cmbeniente expolvorear una capa fina de arena y acentar los ladrillos sobre esta, de este modo lograremos mejor estabilidad y mas resistencia justo donde mas fatiga sufre.-
